УСТАНОВКА ФАР ДОПОЛНИТЕЛЬНОГО СВЕТА СОГЛАСНО ТРЕБОВАНИЯМ ECE

28 апреля 2020 0:00

Большинство светодиодных фар имеют ECE одобрения что разрешает их использование на дорогах общего пользования в большинстве европейский стран. Все что вам необходимо, это осуществить правильную установку фар дополнительного света, о чем и пойдет речь в данной статье.

Установка фар дополнительного света должна отвечать следующим требованиям:

Индекс освещенности - cуммарная освещенность всех приборов в автомобиле не должна превышать значения 100.

Общее количество фар – в зависимости от типа автомобиля 12В или 24В существует максимум фар, который можно установить на автомобиль одновременно. При этом фары дополнительного света необходимо устанавливать парами.

Требования по подключению – в зависимости от типа продукта (дальний, габаритный или задний свет), их необходимо подключать строго к штатным фарам автомобиля чтобы они работали синхронно друг с другом. Например, если вы устанавливаете дополнительные фары дальнего света, вам необходимо их подключить к основному дальнему свету чтобы при включении или выключении дальнего света штатных фар, также происходило переключение дополнительного дальнего света.

Требования по расположению – для габаритного и заднего света существуют определенные требования по расположению в автомобиле.

Легальная установка дополнительного света согласно индексу освещенности

Согласно стандарту ECE, фары, установленные в автомобиле не должны превышать максимальное значение индекса освещенности 100 , который вычисляется из суммы штатных фар автомобиля, и подключаемых дополнительных фар WESEM. Каждый сертифицированный световой прибор имеет данный индекс на своем корпусе и все что вам нужно, это посчитать сумму всех значений индекса освещенности с каждого светового прибора и убедится, что эта сумма не превышает значения 100. При этом также существуют ограничения по количеству подключаемых дополнительных фар. Например для легковых автомобилей 12В вы можете подключить только две дополнительные фары дальнего света к основным двум фарам дальнего света, а для коммерческого транспорта 24В вы можете подключить не более четырех дополнительных фар дополнительного света к двум основным фарам.

Ниже приведем пример каким образом рассчитывается значение освещенности в вашем автомобиле если вы подключаете к своему легковому автомобилю дополнительный свет Wesem со значением индекса 10.

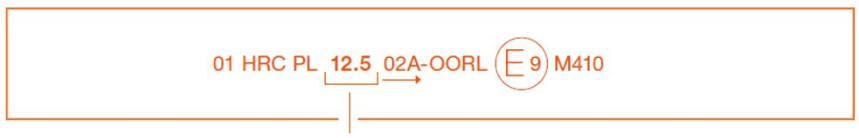

Первым делом вам необходимо посмотреть на маркировку корпуса ваших штатных фар, например, на них мы видим следующие обозначения:

Это означает что индекс освещенности вашей фары составляет 12.5. Таким образом вам необходимо умножить 12.5 на 2 так как у вас 2 штатных фары, итого получаем 25. Далее, к этому значению мы прибавляем индекс освещенности OSRAM. Если вы устанавливаете фару дополнительного света OSRAM с индексом 10, то мы получаем общее значение 20 так как мы устанавливаем 2 дополнительных фары OSRAM. Итого общий индекс освещённости в вашем автомобиле будет составлять 45. Он рассчитывается по следующей формуле:

Он меньше 100, а это значит что установка фар согласно требованиям ECE по освещённости прошла легально.

Как у каждой штатной фары автомобиля, так и у фары дополнительного света OSRAM, индекс освещенности свой. С индексом освещенности фар вы можете ознакомиться, посмотрев на их корпус, а с индексом освещенности фар OSRAM вы можете ознакомиться из каталога с описанием технических характеристик.

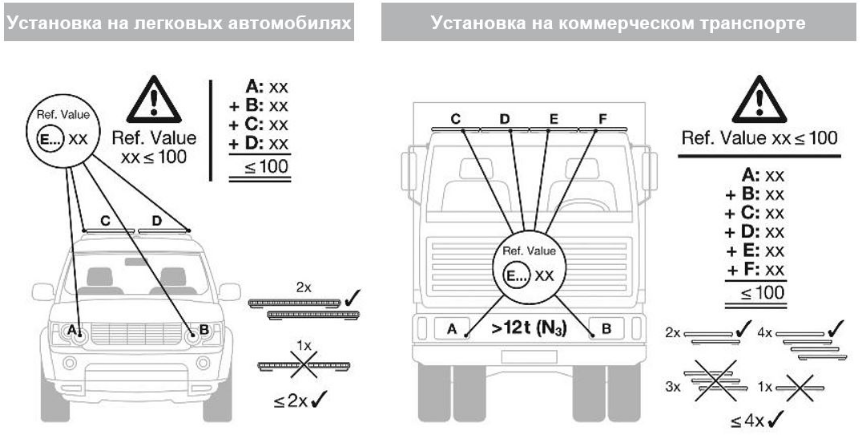

Легальная установка дополнительных фар согласно требованиям: ECE R112 | ближний и дальний свет

Установка фар дополнительного ближнего и дальнего света на легковых автомобилях

Фары должны быть установлены парами (может применяться национальное законодательство)
Автомобиль должен иметь не более 4 источников дальнего света (включая основные фары автомобиля), которые должны работать синхронно между собой
Каждый прибор дальнего света имеет индекс освещенности (Ref.Value) на корпусе, которое представляет собой округленное значение силы света (для дальнего света).
Сумма индекса освещенности (Ref. Value) на корпусе фар дальнего света не должна превышать сумму 100 на каждом автомобиле (основные фары автомобиля + дополнительные светодиодные фары дальнего света)
Специальных правил монтажа по ширине и высоте нет.

Установка фар дополнительного ближнего и дальнего света на грузовых автомобилях

Фары должны быть установлены парами.
Автомобиль должен иметь не более 6 источников дальнего света (включая основные фары автомобиля), которые должны работать синхронно между собой
Каждый прибор дальнего света имеет индекс освещенности (Ref. Value) на корпусе, которое представляет собой округленное значение силы света (для дальнего света).
Сумма индекса освещенности (Ref. Value) на корпусе фар дальнего света не должна превышать сумму 100 на каждом автомобиле (основные фары автомобиля + дополнительные фары дальнего света)
Специальных правил монтажа по ширине и высоте нет.

Легальная установка фар дополнительного света согласно требованиям ECE R7 | габаритный свет

Установка фар дополнительного габаритного света на легковых автомобилях

Фары должны быть установлены парами.
Автомобиль должен иметь не более 4 источников габаритного света (включая фары автомобиля), которые должны работать синхронно между собой.

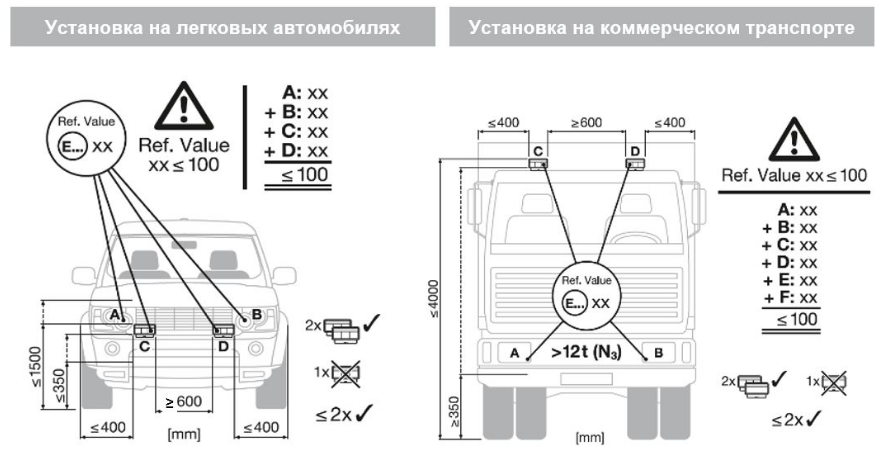

Специальные требования по расположению приборов (смотри рисунок).

Установка фар дополнительного габаритного света на грузовых автомобилях

Фары должны быть установлены парами.
Автомобиль должен иметь не более 4 источников габаритного света (включая фары автомобиля), которые должны работать синхронно между собой.
Специальные требования по расположению приборов (смотри рисунок).

Фары дополнительного габаритного света WESEM, соответствующие требованиям ECE R7

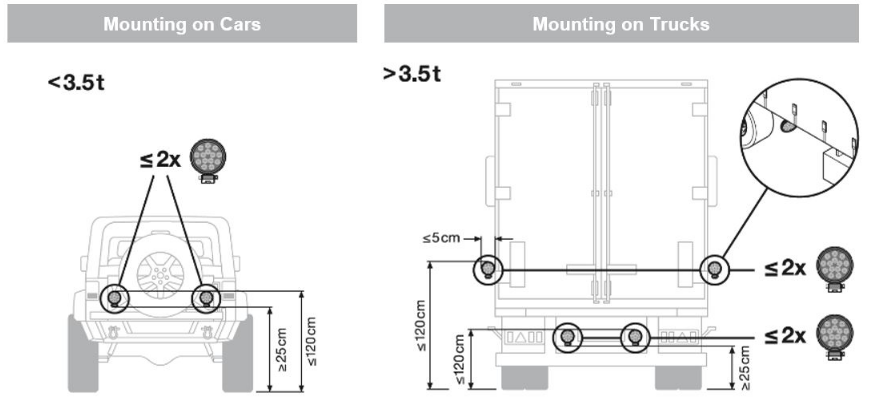

Легальная установка фар дополнительного света согласно правилам ECE R23 | Задний свет

Установка фар дополнительного заднего света на легковых автомобилях

Максимальное количество задних источников света дальнего света не должно превышать 2 (включая существующие источники света), которые должны быть подключены напрямую к электроники автомобиля которая отвечает за данную функцию

Необходимо соблюдение специальных требований по установке

Установка фар дополнительного заднего света на грузовых автомобилях

На грузовой автомобиль можно установить по одному дополнительному источнику света сбоку с каждой стороны

Необходимо соблюдение специальных требований по установке
